Pusat Pemesinan Vertikal CNC

Pusat Permesinan Vertikal SERI DV





● Semua pengecoran dibuat dari besi abu-abu dan pasir resin yang diinokulasi berkekuatan tinggi, diproses melalui berbagai proses dan dilakukan analisis elemen hingga untuk mencapai desain optimal dan struktur ringan, sehingga memastikan kekakuan struktural yang optimal untuk seluruh mesin.

● Kolom memiliki desain struktur{0}}bentang panjang, memberikan alat berat kekakuan dan ketahanan lentur dan torsi yang luar biasa, memastikan efisiensi dan kekakuan pelepasan chip yang optimal.

● Basis dipilih dengan cermat dari pemasok yang memenuhi syarat setelah penyaringan ekstensif dan menjalani-pemesinan presisi di rumah, sehingga memberikan kekakuan penyangga yang sangat baik pada alat berat dan memastikan akurasi dinamis yang optimal selama pengoperasian.

productcate-257-257
productcate-574-574




  • Mesin CNC Vertikal
    Mesin CNC Vertikal
    DV855L/Z adalah pusat permesinan CNC vertikal berpresisi tinggi yang dirancang untuk aplikasi pemotongan logam tugas berat. Mesin CNC vertikal dilengkapi komponen cor presisi-yang dibuat dari besi...
    Lebih
  • Pusat Pemesinan Vertikal CNC
    Pusat Pemesinan Vertikal CNC
    Pusat Pemesinan Vertikal CNC dari Dabai Precision Machine Tool (Jiangsu) Co., Ltd. adalah solusi pemesinan otomatis berperforma tinggi-yang dirancang untuk operasi penggilingan, pengeboran,...
    Lebih
  • CNC Vertikal
    CNC Vertikal
    Pusat Pemesinan Vertikal CNC DV1160L/Z adalah pusat permesinan vertikal-presisi tinggi,-kekakuan tinggi yang dirancang untuk memproses komponen kompleks berukuran sedang dan besar. Cocok untuk...
    Lebih
  • Pusat Permesinan Vertikal Besar
    Pusat Permesinan Vertikal Besar
    Pusat Pemesinan Vertikal Besar DV1370L/Z adalah solusi CNC-tugas berat dan presisi{2}}tinggi yang dirancang untuk pemesinan sebagian besar. Direkayasa oleh Dabai Precision Machine Tool (Jiangsu)...
    Lebih
  • Pusat Pemesinan Vertikal CNC 4 Sumbu
    Pusat Pemesinan Vertikal CNC 4 Sumbu
    Pusat Pemesinan Vertikal CNC 4-Sumbu DV1375L dibuat untuk memberikan fleksibilitas, kecepatan, dan akurasi dimensi yang luar biasa untuk produksi komponen yang kompleks. Direkayasa dengan sumbu...
    Lebih
  • Pusat Pemesinan Vertikal 4 Sumbu
    Pusat Pemesinan Vertikal 4 Sumbu
    DV1380L adalah pusat pemesinan vertikal 4-sumbu yang dirancang secara presisi dan dirancang untuk pemrosesan komponen multi-sudut dengan-efisiensi tinggi. Dengan area kerja yang luas, desain...
    Lebih
  • Pusat Pemesinan Vertikal 5 Sumbu
    Pusat Pemesinan Vertikal 5 Sumbu
    Pusat Pemesinan Vertikal 5-Sumbu DV1580L adalah mesin CNC berperforma tinggi-andalan kami yang dirancang untuk aplikasi pemesinan kompleks dan presisi tinggi. Dengan kontrol simultan 5 sumbu yang...
    Lebih
  • Pusat Permesinan Vertikal Terbaik
    Pusat Permesinan Vertikal Terbaik
    DV1690L dirancang sebagai pusat permesinan vertikal terbaik bagi produsen yang menginginkan presisi tinggi, kapasitas dukung beban-tinggi, dan kemampuan produksi serbaguna. Dibuat dengan struktur...
    Lebih
  • Pusat Pemesinan Vertikal 3 Sumbu
    Pusat Pemesinan Vertikal 3 Sumbu
    DV1890L adalah pusat pemesinan vertikal 3 sumbu yang dirancang secara presisi dan dirancang untuk menangani benda kerja besar dengan kekakuan, kecepatan, dan akurasi pemesinan yang unggul. Dengan...
    Lebih

Setiap casting mesin menjalani beberapa langkah pemrosesan dan menjalani beberapa pengujian-penghilang stres. Tulang rusuk yang diperkuat secara internal secara signifikan meningkatkan kekakuan alas mesin, sehingga meningkatkan stabilitas selama pemesinan. Untuk memastikan kekakuan dan daya tahan alat berat, rangkaian pusat permesinan vertikal kami menggunakan merek industri terkenal untuk memastikan kualitas yang konsisten.
productcate-634-524
（Kursi motor-tiga sumbu/jok bantalan mengadopsi desain bebas paking-dan stabilitas kontak dipastikan dengan pengikisan.）
productcate-215-158
（Permukaan pemasangan kolom dan alas dikikis dengan tangan-untuk memastikan akurasi perakitan yang optimal, kekuatan struktural, dan beban seimbang.）
productcate-215-158



1

Coran dicairkan dan dituangkan ke dalam tungku induksi frekuensi menengah Induktor di Amerika Serikat. Bahan-bahan tersebut dianalisis menggunakan-peralatan pengujian canggih seperti spektrometer pembacaan langsung-Bruker Q8 Magellan dan Q4 Tasman, mesin pengujian material universal, penguji kekerasan Brinell elektronik, dan mikroskop metalografi. Kombinasi optimal antara kekuatan struktural dan tulangan tulangan memberikan kekakuan mekanik yang tinggi.

2

Kolom-jenis dasar kotak dan kolom berbentuk-bentang panjang "H"-memberikan struktur kokoh dan presisi luar biasa.

3

Basisnya menggunakan struktur empat-track, ditambah dengan bentang track yang panjang, sehingga memberikan ketahanan unik pada alat berat untuk pemotongan berat.



productcate-318-212
productcate-318-212

4

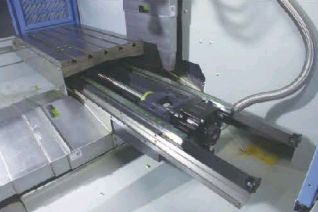

Track XY menggunakan pemandu linier presisi yang diimpor, yang memiliki kekakuan tinggi, kebisingan rendah, dan gesekan rendah, sehingga cocok untuk pemesinan-kecepatan tinggi,-presisi tinggi. Sumbu Z-menggunakan desain pemandu geser, memastikan akurasi pelacakan melingkar dan kekuatan pelepasan chip yang sangat baik.

5

Sekrup bola presisi menggunakan desain-mur ganda, dengan bantalan impor di kedua ujungnya untuk mengunci dan{1}}pengencangan, memastikan mesin optik tetap menjaga akurasi meskipun terjadi ekspansi termal.

6

Sekrup utama tiga-sumbu dipasangkan langsung ke motor untuk menghasilkan presisi optimal dan mengurangi waktu-pemesinan.



Model Produk DV855L/Z DV1160L/Z DV1265L DV1370L/Z DV1375L DV1380L/Z DV1580L/Z DV1690L/Z DV1890L/Z
Rentang Pemrosesan Perjalanan kiri & kanan (X) mm 800 1100 1200 1300 1300 1300 1500 1600 1800
Perjalanan depan & belakang (Y) mm 550 600 650 700 750 800 800 900 900
Perjalanan naik turun (Z) mm 550 600 600 700 750 700 700 800/600 800/720
Jarak dari ujung spindel menghadap ke tengah meja mm 120-670/105-655 120-720 120-720 150-850/85-785 190-940 185-885/175-875 185-885/175-875 185-985/105-705 185-985/115-835
Jarak antara pusat spindel dan permukaan pemasangan slide pemandu kolom mm 590/600 650/635 665 730/750 770 855/862 855/862 1030/950 1030/950
meja kerja Dimensi meja kerja (Lebar * Panjang) mm 1000×550 1200×600 1300×600 1400×700 1360×700 1400×800 1600×800 1800×900 2000×900
Beban maksimal kg 500 800 800 1200 1000 1300 1500 1600 1600
Tabel T-slot (No. Ukuran * Spasi)   5-18×90 5-18×100 5-18×100 5-18×115 5-18×120 7-18×110 7-22×110 5-22×165 5-22×165
Poros Lubang lancip spindel (Model/ukuran pemasangan)   BT40φ150 BT40φ150 BT40-φ150 BT40φ150 BT40-φ150 BT50-φ190 BT50-φ190 BT50φ190 BT50-φ190
Modus berkendara   Sabuk Sabuk Sabuk Sabuk Sabuk Sabuk Sabuk Sabuk Sabuk
Kecepatan spindel putaran/menit 8000 8000 8000 8000 8000 6000 6000 6000 6000
Daya (nilai / maks) kW 11/15 11/15 11/15 11/15 11/15 15/18.5 (area luas) 15/18.5 (area luas) 15/18.5 (area luas) 15/18.5 (area luas)
Torsi (nilai / maks) Nm 52.5/95.5 52.5/95.5 52.5/95.5 52.5/95.5 52.5/95.5 143/236 143/236 143/236 143/236
Kecepatan umpan Umpan cepat sumbu X/Y/Z m/mnt 48/48/36 36/36/32 36/36/32 36/36/32 24/24/24 20/20/20 20/20/20 20/20/16 20/20/15
Umpan pemotongan sumbu X/Y/Z mm/menit 1-20000 1-20000 1-20000 1-20000 1-20000 1-20000 1-20000 1-20000 1-20000
Majalah alat Kapasitas jenis/alat magasin   Tipe disk/24T Tipe disk/24T Tipe disk/24T Tipe disk/24T Tipe disk/24T Tipe disk/24T Tipe disk/24T Tipe disk/24T Tipe disk/24T
Ukuran pahat maksimum (diameter pahat penuh/diameter/panjang pahat kosong yang berdekatan) mm φ80/φ150/300 φ80/φ150/300 φ80/φ150/300 φ80/φ150/300 φ80/φ150/300 φ105/φ200/350 φ105/φ200/350 φ105/φ200/350 φ105/φ200/350
Berat alat maksimum kg 8 8 8 8 8 15 15 15 15
Ketepatan Akurasi posisi tiga-sumbu (goresan penuh) mm 0.008 0.008 0.008 0.01 0.012 0.012 0.013 0.014 0.014
Akurasi pemosisian pengulangan tiga-sumbu (goresan penuh) mm 0.005 0.005 0.005 0.006 0.006 0.006 0.008 0.008 0.008
Lainnya Catu daya KVA 25 25 25 25 25 35 35 35 35
Tekanan sumber udara MPa 0.65 0.65 0.65 0.65 0.65 0.65 0.65 0.65 0.65
Berat mesin lengkap T 5.5/6 6.5/7.5 7.5 8/8.5 9 11 11.5/12 14/14.5 15/16



*Silakan tanyakan tentang mesin-hard track-tiga sumbu.
*Untuk parameter konfigurasi tertentu, silakan merujuk ke Perjanjian Teknis.
Konfigurasi Standar:

1. Sistem CNC: FANUC OI-MFPLUS
2. Unit Spindel Berpenggerak Sabuk BT40-150-8000
3. 24Pengubah Alat Robot

4. Pendinginan Air dan Udara untuk Benda Kerja
5. Perangkat Backflush dan Drain Internal
6. Tiga-Lampu Warna dan Lampu Kerja

7. Senjata Air dan Udara
8. Perlindungan Eksterior Tertutup Sepenuhnya
9. Sistem Keseimbangan Nitrogen Sumbu Z-(Opsional)
